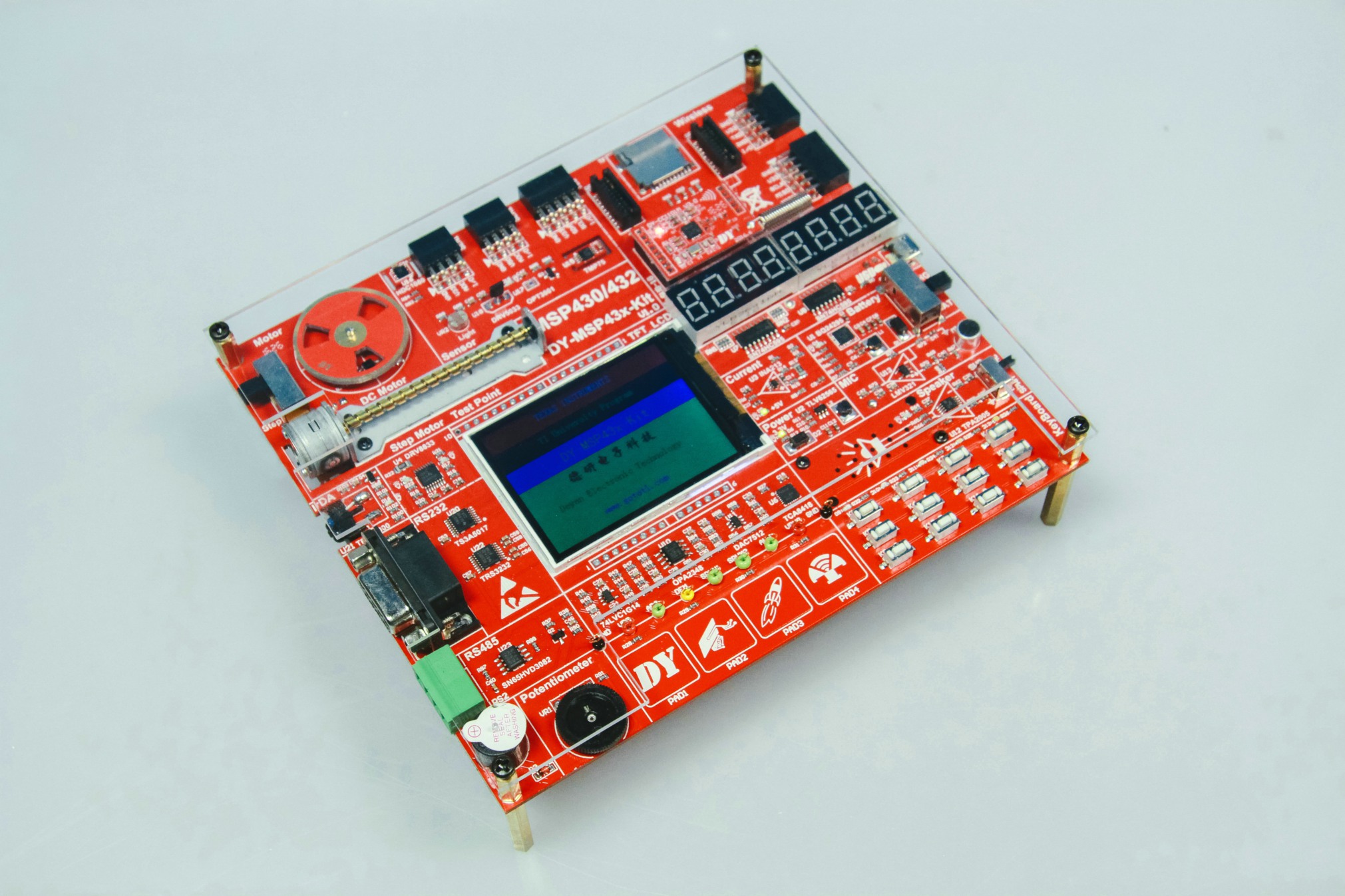

多MCU综合开发平台-----DY-MSP43x-Kit

最新物联网嵌入式教学利器,采用美国德州仪器低功耗处理器MSP430F6638为核心控制板,且兼容新一代高性能处理器MSP432,板载多种外设,包含多种传感器,直流、步进电机、音频单元,同时配有sub-1g无线通信模块,以及用于多种传感器和无线的扩展接口。

硬件参数
支持ardunio\grove国际标准接口
Ardunio-mega接口
ardunio标准的SPI/I2C/ADC/UART接口
Micro-usb供电接口
仿真器固件可自动升级
板载仿真器且可通过四线调试接口外接仿真器
CPU:MSP430F6638 主频最高20MHz
256K Flash
18K RAM
6通道DMA
24捕获引脚
16个数字比较器
32KB SRAM
12个捕获比较器
4个16位定时器
USB接口
12通道ADC
4路SSI/SPI模块
2路I2C模块
2路UART
板载复位按键
板载引导程序按键
板载双色LED灯
板载两个用户按键
78个可堆叠 BoosterPack 引脚
3.7V/950mAh 锂电池
Micro-usb充电接口
单芯片DC-DC 5v输出
板载电流检测
DAC方式驱动喇叭
SPWM方式驱动喇叭
板载麦克风
3 X 4矩阵键盘
8个数码管
4个触摸按键
5个LED指示灯
有源蜂鸣器
320x240点阵式TFT-LCD
GB2312中文字库,16*16点阵
DB9-RS232通信接口
RS485总线通信接口
红外光电通信
圆盘式电位器
Audio语音的录制和播放
TF卡存储接口
12位DAC
双运算放大器
施密特反相器
温度传感器,带闭环控制
温湿度传感器
光照传感器
霍尔传感器
直流电机带测速叶片
步进电机
USB接口
Grove接口
SUB-1G无线模块
RF无线接口
无线模块扩展UART接口
可堆叠BP接口支持MSP432LP

软件参数
 开发环境CCS 6.1
 实验例程
通用输入输出口实验---LED控制
IO中断实验---按键中断
基本定时器实验
看门狗实验
蜂鸣器播放实验
电位器信号采集实验
数码管显示实验
UART通信实验---RS232与PC通信
DMA传输实验
Flash读写实验
RS485通信实验
LCD显示实验
中文字库读取实验
矩阵键盘实验
DAC应用实验
RTC实验
SD卡实验
USB通信实验
电池电压采集实验
电流检测实验
麦克风信号采集实验
音频放大实验
SPWM实验
触摸按键实验
光敏电阻信号采集实验
霍尔元件信号采集实验
红外通信实验
TMP75温度采集实验
HDC1080温湿度传感器实验
步进电机实验
直流电机实验
数据的无线收发实验---CC1101
