MSP-LAB:基于MSP430的单片机学习系统

MSP-LAB是采用TI的MSP430单片机,板载多种常见的外设,可以支持进行单片机教学、单片机实训、以及基于单片机的综合项目开发验证平台

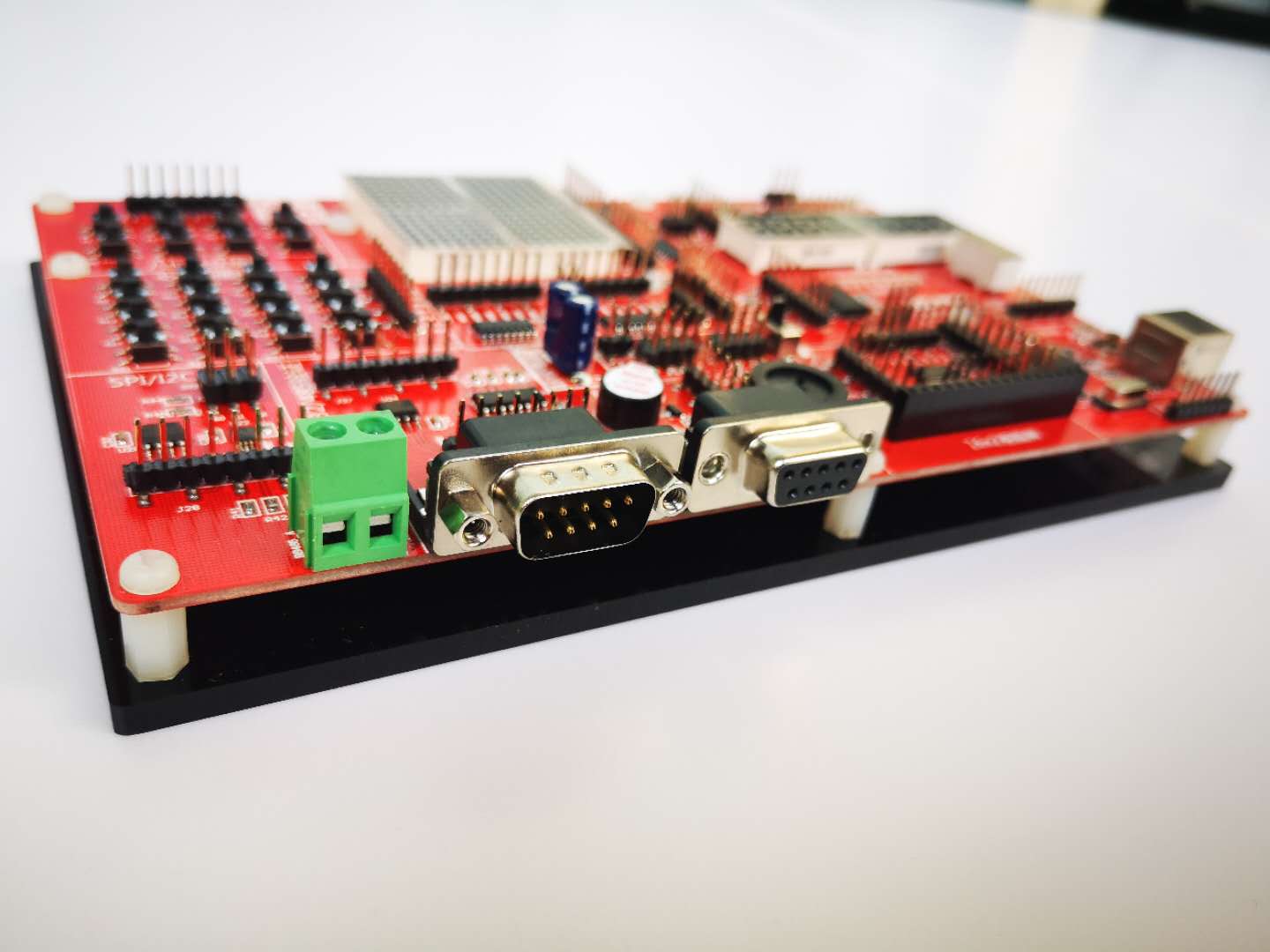

MSP-LAB是采用TI的MSP430单片机,板载多种常见的外设,可以支持进行单片机教学、单片机实训、以及基于单片机的综合项目开发验证平台,其主要特征:

1、板载MSP430G2553单片机处理器,片内资源:16bit RISC CPU,最高8MHz频率,16KByte FLASH,512Byte RAM,两个16bit Timer,两个通用串行通信接口USCI(支持UART、SPI、I2C模式),八通道10bit ADC/比较器;

2、板载TI仿真器,可直接USB连接电脑进行开发调试;
3、板载8个独立按键和4x4扫描按键;
4、板载8个独立LED、一个独立的七段数码管、两个4位扫描数码管;
5、板载16x16点阵LED屏;
6、板载555时基电路、RTC实时时钟电路;
7、板载SPI FLASH、基于IIC的数字温度传感器;
8、板载RS232、RS485的电平转换芯片,可开展总线通信实验及其现场总线协议开发;
9、板载光敏传感器、蜂鸣器、可调电阻等;
10、板载超级电容作为节电设计的电源。

应用领域及教学实验内容(拟):

一、单片机基础教学

1、单片机概念及原理;

2、MSP-LAB单片机学习系统介绍及其原理图;

3、CCS软件及其下载调试;

4、MSP430G2553系列单片机的系统时钟;

5、GPIO输入输出;

6、Timer_A定时器;

7、ADC模数转换;

8、串行通信原理与USCI外设;

9、USCI的UART模式;

10、USCI的SPI模式;

11、USCI的I2C模式;

二、电赛实训入门课程

1、GPIO高级输出:流水灯、独立数码管、扫描数码管、LED点阵扫描数出;

2、GPIO高级输入:独立按键、扫描按键、长按键、组合按键;

3、UART高级通信:现场总线、RS485及多设备通信;

4、I2C温度传感器:温度传感器接口、I2C通信代码架构;

5、SPI FLASH应用:FLASH接口命令、SPI程序代码架构、FLASH接口代码封装;

6、高级显示程序一:点阵显示屏,移位寄存器及其硬件连接、字库构建方法、GPIO模拟的高级显示代码、FLASH作为字库的应用;

7、高级显示程序二:LCD1602显示屏、命令字解读及其代码、LCD1602显示代码框架

8、ADC高级应用:ADC代码一般注意事项,ADC滤波需求及其实现;

9、节电设计初探:节电相关技术及其程序要求,根据节电的程序框架;

教学内容持续更新:
